Технический дизайн-проект для ремонта квартиры или дома

Для чего нужен этот план:

Точные размеры квартиры и расположение всех коммуникаций — отправная точка для любых решений по ремонту.

• Фиксирует положение стен от застройщика, стояков, вентканалов, электрощитка и других коммуникаций — чтобы учесть их при планировке и не столкнуться с неприятными «сюрпризами».
• Позволяет получить точные коммерческие предложения от подрядчиков по ремонту и компаний по замене окон.
• Необходим для разработки проекта перепланировки и получения нового плана БТИ.

Для чего нужен этот план:

Главный план проекта — именно по нему строятся все остальные чертежи.

• Позволяет ещё на бумаге проверить, насколько квартира будет удобной: убедиться, что мебель поместится, проходы будут удобными, двери не будут упираться в шкаф, а пространство используется максимально функционально.
• Даёт точные габариты мебели и сантехники — вы можете спокойно подбирать их в магазинах и онлайн, опираясь на размеры, а не на «на глаз».
• Необходим для оформления перепланировки и согласования с БТИ.
• Помогает подрядчикам корректно посчитать смету на ремонт.

Для чего нужен этот план:

Чистая, легко читаемая версия планировки — без размерных линий и технических пометок.

• Наглядно показывает планировку без размеров — по нему легко представить, как вы будете пользоваться пространством, и обсудить варианты с семьёй.
• Можно отправить подрядчикам для первого знакомства с объектом — чтобы они быстро поняли, что предстоит сделать.
• Пригодится при посещении мебельных салонов — наглядно показывает, что и куда планируется.

Для чего нужен этот план:

Чёткая инструкция для строителей — что именно демонтировать, а что ни в коем случае не трогать.

• Показывает, какие стены и конструкции можно сносить, а какие трогать нельзя — защищает от опасного и незаконного демонтажа несущих элементов.
• Помогает правильно спланировать объём демонтажных работ и вывоз мусора.
• По этому плану подрядчики считают смету на демонтаж, а вы можете сравнить предложения разных бригад.
• Фиксирует объём изменений, что важно при согласовании перепланировки и общении с управляющей компанией.

Для чего нужен этот план:

Перегородки — каркас вашей будущей планировки. Ошибка в их расположении тянет за собой проблемы на всех последующих этапах.

• Даёт строителям чёткое задание, где и из чего возводить перегородки и делать дверные проёмы, чтобы всё точно соответствовало утверждённой планировке.
• Позволяет вам или прорабу проверить правильность работ на черновом этапе — пока исправления ещё не стоят дорого и не ломают график.
• Обеспечивает нужные размеры помещений, чтобы потом без проблем встали двери, шкафы, кухня и другая мебель.
• Используется подрядчиками для расчёта стоимости работ по возведению новых перегородок.

Для чего нужен этот план:

Продуманное направление открывания двери — деталь, которая кажется мелочью, но влияет на удобство каждый день.

• Каждая дверь спроектирована так, чтобы полотно не перекрывало выключатель, не упиралось в мебель и не сталкивалось с другой дверью.
• Для каждого проёма определён тип двери (распашная, раздвижная, скрытая) — это важно знать ещё на черновом этапе: например, для раздвижной двери нужна кассета внутри стены, и предусмотреть её нужно при возведении перегородок.
• Размеры проёмов, типы полотен и направление открывания — всё, что нужно поставщику для точного расчёта, а монтажникам — для установки без переделок.

Для чего нужен этот план:

Фиксирует размеры квартиры после перепланировки — «новую реальность», на которую опираются все расчёты материалов и смет.

• Основа для расчёта количества всех черновых и чистовых материалов: штукатурка, стяжка, шпаклёвка, краска, обои, плитка.
• По нему проверяют, правильно ли возведены перегородки и соответствуют ли фактические размеры утверждённой планировке — исправлять ошибки на этом этапе гораздо дешевле.
• Подрядчики составляют точные сметы на ремонтные работы — вы видите реальные цифры, а не «примерно».
• Необходим для разработки проекта перепланировки и получения нового плана БТИ.

Для чего нужен этот план:

Названия помещений, площади, высоты потолков и объёмы — в одной таблице. Эти данные нужны на каждом этапе ремонта: от закупки материалов до подбора климатического оборудования.

• Данные из экспликации используются во многих других планах проекта — везде, где площади и объёмы нужны для подбора оборудования нужной мощности и расчёта материалов.
• Удобна при запросе смет от подрядчиков и поставщиков — основные цифры собраны на одном листе и не требуют пересчёта.
• На этом плане обозначены номера и названия всех помещений — если кому-то нужно точно указать наименование комнаты, он сверяется с этим листом. Так заказчик, дизайнер, прораб, мастера и поставщики называют помещения одинаково и не путаются в терминах.

Для чего нужен этот план:

Расположение светильников привязывается к зонам и мебели ещё на этапе проекта — чтобы свет в каждой комнате был продуманным, а не случайным.

• В плане заложены сценарии освещения для каждого помещения: общий свет, подсветка рабочих зон, мягкий вечерний свет — с учётом расстановки мебели и назначения зон.
• Указаны типы и количество светильников — вы закупаете ровно то, что нужно, без нехватки и излишков.
• Для светильников, требующих трансформатора (трековые системы, светодиодные подсветки), заранее определены места их скрытого размещения — с учётом доступа для обслуживания и замены.
• Без этого плана вывод под светильник нередко оказывается не там, где нужно — а переделать его после финишной отделки потолка крайне сложно и дорого.
• При необходимости используется для разработки электропроекта и его согласования с управляющей компанией.

Для чего нужен этот план:

Определяет, какой выключатель управляет каким светильником — чтобы управление светом было логичным и привычным с первого дня.

• Выключатели размещены на удобной высоте, у входа в помещение, с учётом направления открывания дверей и расстановки мебели.
• Предусмотрены проходные выключатели там, где это нужно: например, включить свет у входа в спальню и выключить у кровати — не вставая.
• Содержит точный перечень электрофурнитуры для закупки: количество клавиш, проходные и перекрёстные переключатели, диммеры.
• При необходимости используется для разработки электропроекта и его согласования с управляющей компанией.

Для чего нужен этот план:

Розетки, электровыводы и слаботочные сети закладываются на черновом этапе — добавить или переместить их после чистовой отделки можно только вскрывая стены.

• Каждая точка спроектирована под конкретную расстановку мебели и техники. При разработке мы проходим по детальному чек-листу для каждого помещения — от кухонных приборов и ТВ-зоны до мест для зарядки робота-пылесоса и гаджетов.
• Если над розеткой запланирован выключатель, их размещение выровнено по одной вертикальной оси — блоки выглядят аккуратно и симметрично.
• Включает электровыводы для подсветки шкафов, рабочих зон, ниш и других элементов — с указанием удобных мест для трансформаторов.
• Определяет расположение электрощита и роутера — с учётом удобства доступа и равномерного покрытия Wi-Fi по всей квартире.
• Охватывает все слаботочные сети: интернет, ТВ, домофон, охранную сигнализацию — чтобы ни один вывод не оказался забыт.
• Является основой для расчёта количества электрофурнитуры и разработки электропроекта.

Для чего нужен этот план:

Тёплый пол, уложенный без проекта, — это риск перегрева под мебелью, вздутия покрытия, лишние расходы на материалы, электричество и терморегуляторы, до которых неудобно дотянуться.

• Зоны обогрева спроектированы с учётом расстановки мебели: тёплый пол не укладывается под шкафами и габаритной стационарной мебелью, где нагрев бесполезен, приводит к перерасходу электроэнергии и может повредить напольное покрытие.
• Терморегуляторы размещены в удобных, доступных местах и на комфортной высоте — с привязкой к конкретным зонам обогрева.
• Указаны площади обогрева для каждой зоны — подрядчики подбирают систему и рассчитывают стоимость по точным данным.

Для чего нужен этот план:

Сантехнические выводы замуровываются в стены и стяжку до укладки плитки. Ошибка на этом этапе — одна из самых дорогих в ремонте: чтобы сдвинуть вывод на 10 сантиметров, придётся вскрывать пол и переделывать облицовку.

• Каждый прибор — раковина, унитаз, ванна, душ, стиральная и посудомоечная машины — привязан к точным координатам. Сантехники прокладывают трубы именно туда, куда нужно.
• Для каждого прибора указан тип подключения: инсталляция для подвесного унитаза, скрытая часть для встроенного смесителя, вывод из пола для отдельно стоящей ванны. Всё это закладывается до облицовки — чтобы купленная сантехника точно подошла к подготовленным выводам.
• Предусмотрен доступ к запорным кранам и счётчикам — чтобы в случае аварии или поверки не пришлось разбирать отделку.
• Подрядчики-сантехники получают точное техническое задание и рассчитывают стоимость по реальным объёмам, а поставщики — спецификацию для подбора оборудования.

Для чего нужен этот план:

Слишком слабый радиатор — холодно зимой. Слишком большой — переплата за прибор. Не того размера — не поместится под окно. Этот план исключает все три ошибки.

• На плане указаны площади помещений и высоты потолков — по этим данным рассчитывается объём каждой комнаты и подбирается радиатор достаточной мощности. Поставщики используют эту информацию вместе с техническими условиями от управляющей компании (выделенная тепловая мощность и параметры теплоносителя).
• Указаны размеры окон, простенков и высоты подоконников — радиатор подбирается не только по мощности, но и по габаритам, чтобы он корректно разместился под окном и при этом оставалось достаточно пространства снизу и сверху радиатора для нормальной конвекции воздуха.
• Определены варианты размещения коллекторов отопления — для удобства обслуживания и доступа.
• Подрядчики получают полный комплект данных для расчёта стоимости работ по замене или переносу радиаторов, а поставщики — для точного подбора оборудования.

Для чего нужен этот план:

Трассы для кондиционеров прокладываются на черновом этапе — после ремонта установить кондиционер без повреждения отделки практически невозможно.

• Внутренние блоки размещены так, чтобы поток воздуха не был направлен на кровать, рабочее место или зону отдыха — а обеспечивал равномерный комфортный микроклимат.
• Положение каждого блока учитывает сразу несколько факторов: высоту потолков и дверных полотен (если блок над дверью), расположение шкафов и другой высокой мебели, конструкцию потолка и размещение светильников.
• Помогает заранее спланировать трассы и отвод дренажа в нужные точки.
• На плане указаны площади и высоты потолков каждого помещения — подрядчики по климату рассчитывают объём комнат, подбирают оборудование нужной мощности и составляют точную смету.

Для чего нужен этот план:

Определяет конструкцию потолка в каждом помещении — это влияет на внешний вид, бюджет и последовательность работ.

• Указывает тип потолка (гипсокартон, натяжной, штукатурка, комбинированный), отметки высоты и перепады уровней.
• В плане уже предусмотрены ниши под шторы, скрытые карнизы, закладные под светильники, вентиляционные короба и другие элементы — строителям не придётся додумывать это самостоятельно.
• Отделочники и подрядчики по натяжным потолкам считают стоимость по этому плану — вы заранее видите бюджет и сравниваете предложения.

Для чего нужен этот план:

Разные покрытия — разная толщина, и без этого плана на стыке плитки и ламината легко получить перепад. План задаёт строителям уровни стяжки, границы покрытий и объёмы материалов.

• Определяет, какое покрытие укладывается в каждой зоне (плитка, ламинат, паркет) и точные границы между ними.
• Стыки разных покрытий привязаны к оси дверного полотна — при закрытой двери в каждом помещении видно только одно покрытие, а линия перехода проходит строго в дверном проёме, где она выглядит логично и аккуратно.
• Строители заливают стяжку нужной высоты под каждый тип покрытия — чтобы готовый пол был на одном уровне по всей квартире, без порожков и перепадов.
• Точные площади для каждого покрытия — закупаете ровно столько материала, сколько нужно, а подрядчики рассчитывают стоимость укладки по реальным объёмам.

Для чего нужен этот план:

Плинтус кажется мелочью, но ошибки в нём заметны — особенно если не хватает материала для завершения ремонта.

• Определяет тип плинтуса для каждого помещения и точный метраж — закупаете ровно столько, сколько нужно.
• Указывает зоны, где плинтус не устанавливается (за встроенной мебелью, кухонным гарнитуром) — чтобы не переплачивать за лишний материал.

Для чего нужен этот план:

Без этого плана строители готовят все стены одинаково — как правило, по максимуму. Вы переплачиваете за работу и материалы там, где это не требовалось.

• Показывает, какие стены готовятся под покраску, какие — под обои, декоративную штукатурку, плитку и т. д.
• План указывает строителям точный уровень подготовки для каждого участка стены — без лишней работы там, где она не нужна, и без экономии там, где это приведёт к дефектам отделки.
• Подрядчики рассчитывают стоимость работ дифференцированно: вы видите реальную цену подготовки каждого участка, а не усреднённую смету с «запасом».

Для чего нужна эта ведомость:

Все площади стен, полов и потолков сведены в одну ведомость — один документ вместо множества ручных подсчётов по планам.

• Готовая основа для расчёта количества любых отделочных материалов: краска, обои, плитка, штукатурка, стяжка, потолочные покрытия.
• Удобна при заказе материалов у разных поставщиков: вы отправляете всем один и тот же файл, и расчёты всегда ведутся по единым цифрам.
• Подрядчики используют эту ведомость для составления точных смет — вы контролируете объёмы и стоимость, а не верите «на слово».

Для чего нужна эта ведомость:

Собрать электрофурнитуру с нескольких планов вручную — кропотливая работа, в которой легко ошибиться. Эта ведомость сводит всё в один документ с точными количествами.

• Все розетки, выключатели, регуляторы, рамки — с указанием типов и точных количеств.
• Упрощает закупку: вы передаёте ведомость одному или нескольким поставщикам и получаете готовые предложения по ценам.
• Защищает от типичной ситуации: в разгар ремонта выясняется, что не хватает рамок, нужны другие выключатели или забыли заказать диммеры — с ведомостью всё учтено заранее.
• Для формирования ведомости мы разработали специальную программу: она автоматически сверяет количество механизмов с количеством постов в рамках — ни один пост не останется пустым и ни один механизм лишним.

Для чего нужны:

Каждая ошибка в раскладке плитки будет бросаться в глаза годами. Узкие подрезки в углах, по краям ванны и ниш, несимметричный рисунок или нехватка материала из нужной партии — всё это последствия укладки без проекта.

• Для каждой стены создаётся развёртка с расположением каждой плитки, а для пола — отдельный план раскладки. Вы видите результат ещё до покупки материала и можете внести изменения на чертеже, а не на готовой облицовке.
• Раскладка проектируется так, чтобы подрезки располагались в наименее заметных местах, а видимые участки стен выглядели симметрично и цельно.
• Учитываются все особенности помещения: ниши, ревизионные люки, расположение мебели и зеркал — плиточник получает чёткую схему, а не решает «на глаз».
• Спецификация содержит точное количество плитки каждого вида с учётом всех подрезок — её можно сразу передать поставщику для расчёта стоимости без дополнительных замеров и пересчётов.

Для чего нужны:

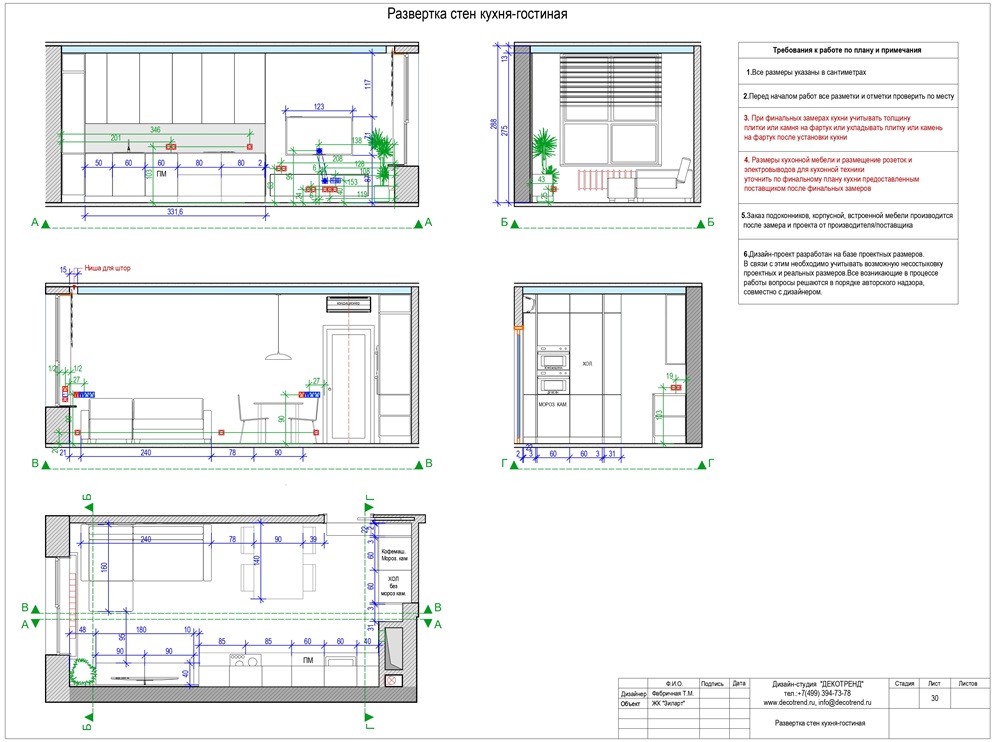

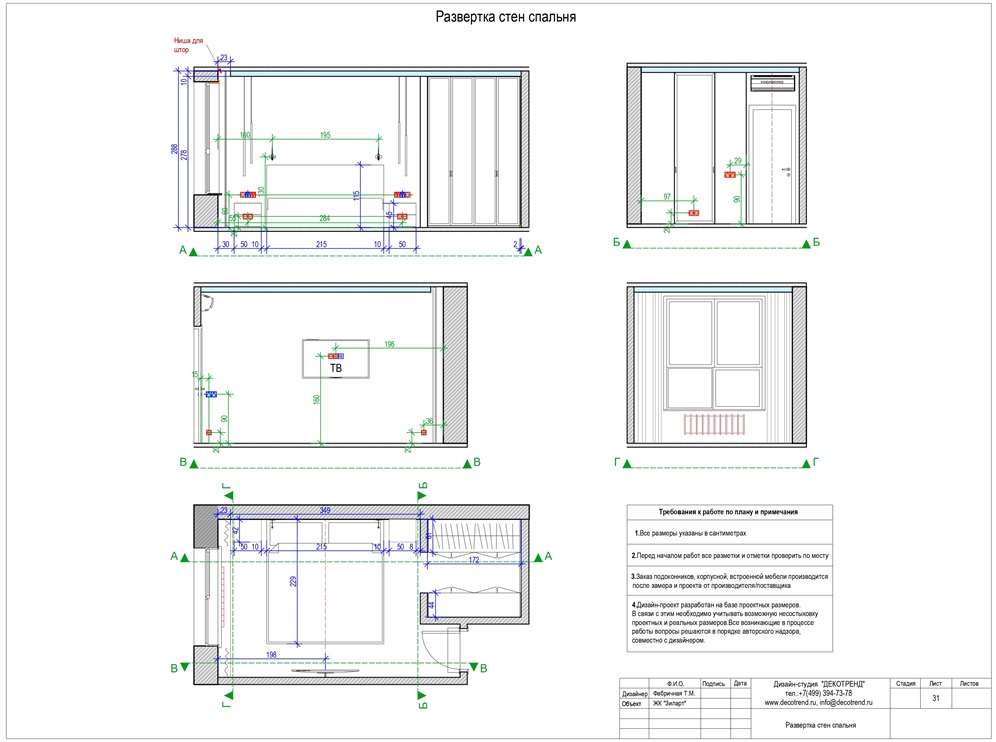

Развёртки стен — это детальные чертежи каждой стены помещения в прямой проекции, на которых показаны все электрические точки (розетки, выключатели, электровыводы) с точной привязкой к стенам, полу, потолку и ключевым элементам интерьера.

• Согласовать электрику с мебелью и оборудованием.
• Избежать ошибок и переделок при монтаже.
• Обеспечить точную коммуникацию между всеми участниками проекта: дизайнером, электриком, прорабом и заказчиком. Все работают по единому чертежу, что устраняет разночтения и спорные ситуации на объекте.
