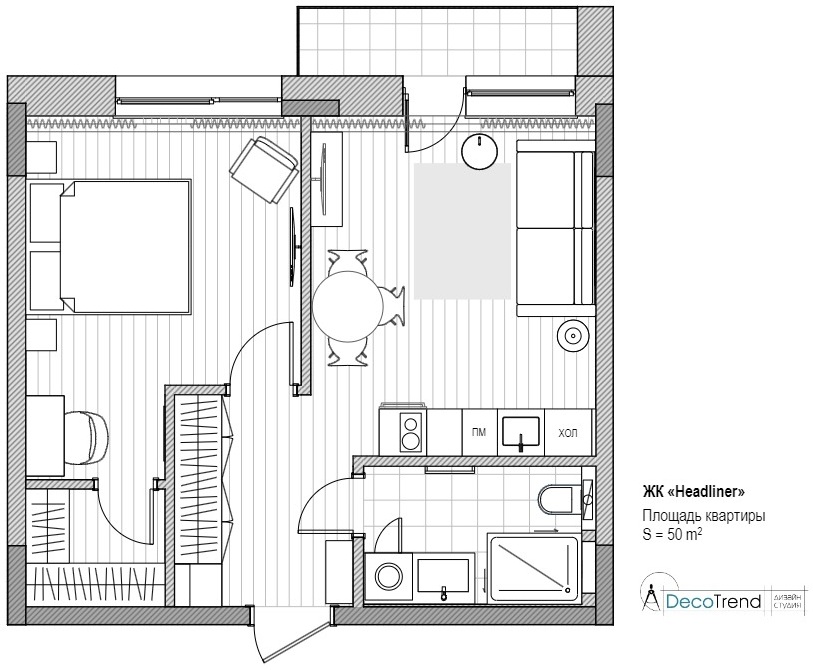

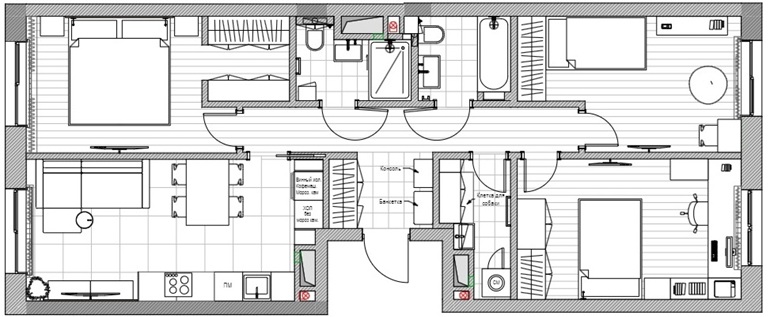

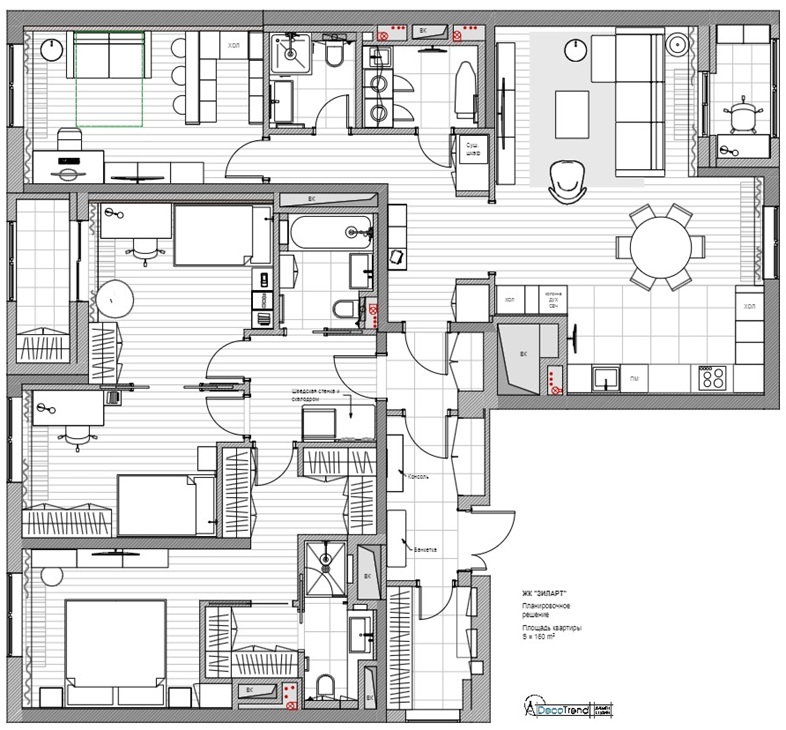

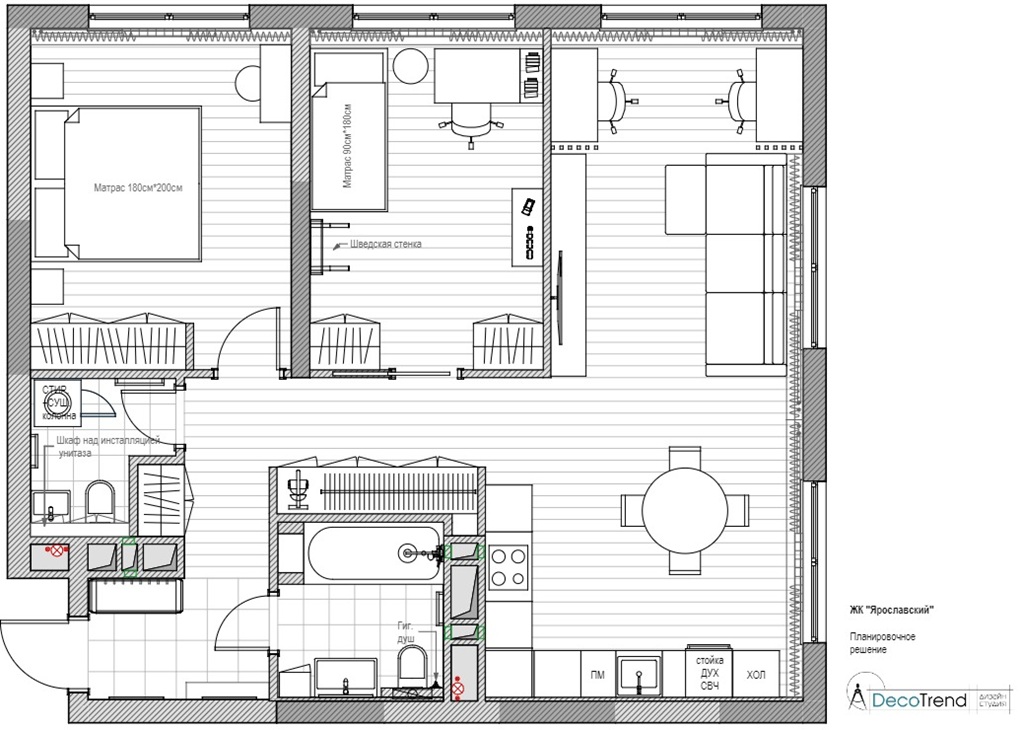

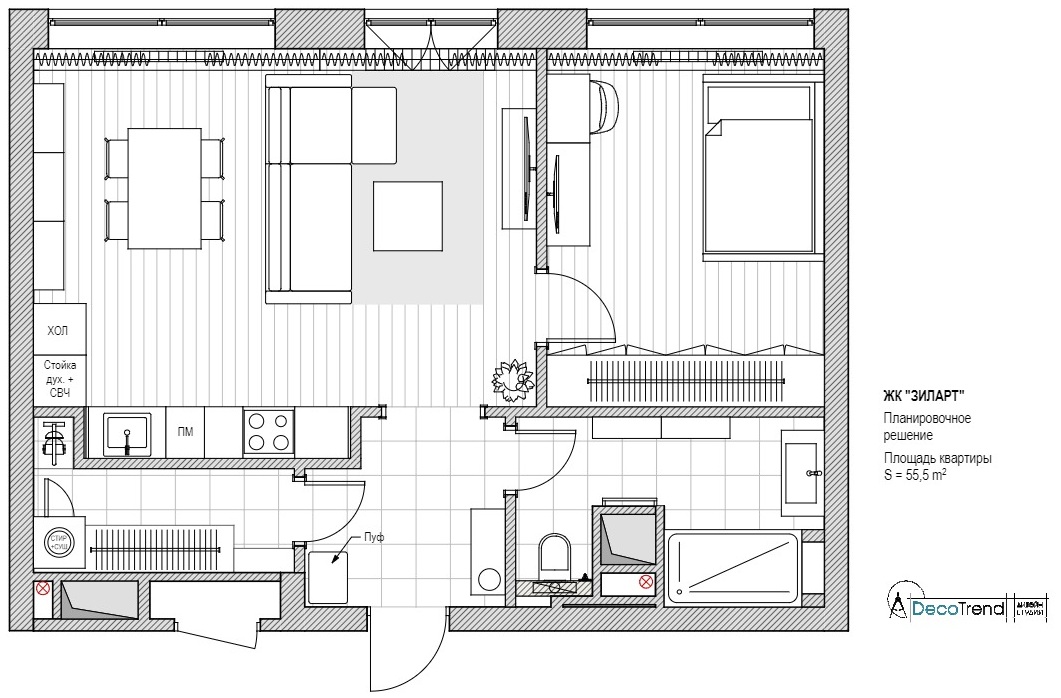

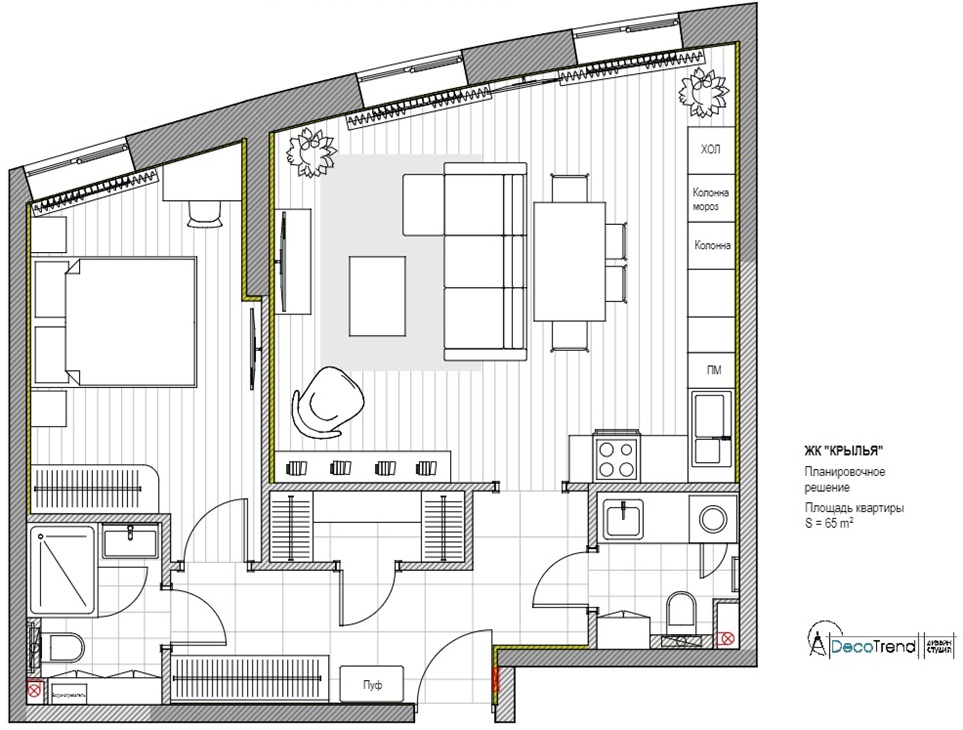

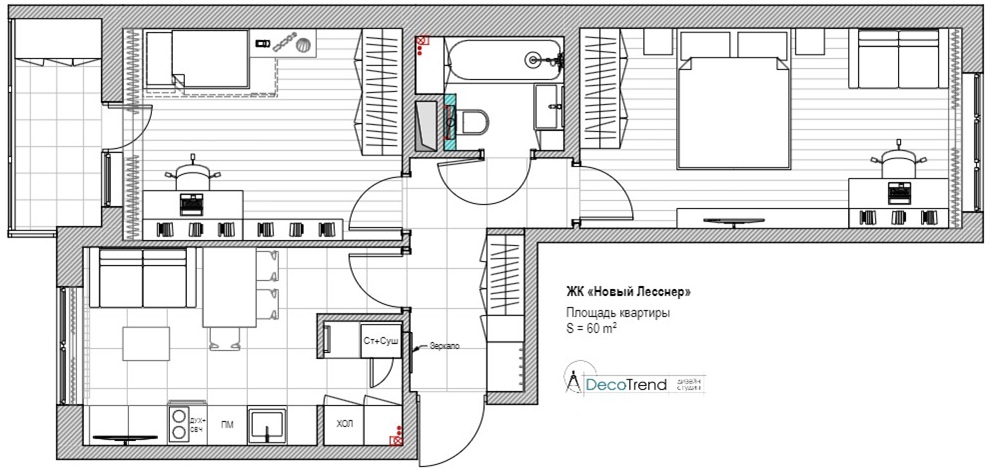

Планировочное решение квартиры или дома

Для чего нужен этот план:

Точные размеры квартиры и расположение всех коммуникаций — отправная точка для любых решений по ремонту.

• Фиксирует положение стен от застройщика, стояков, вентканалов, электрощитка и других коммуникаций — чтобы учесть их при планировке и не столкнуться с неприятными «сюрпризами».
• Позволяет получить точные коммерческие предложения от подрядчиков по ремонту и компаний по замене окон.
• Необходим для разработки проекта перепланировки и получения нового плана БТИ.

Для чего нужен этот план:

Главный план проекта — именно по нему строятся все остальные чертежи.

• Позволяет ещё на бумаге проверить, насколько квартира будет удобной: убедиться, что мебель поместится, проходы будут удобными, двери не будут упираться в шкаф, а пространство используется максимально функционально.
• Даёт точные габариты мебели и сантехники — вы можете спокойно подбирать их в магазинах и онлайн, опираясь на размеры, а не на «на глаз».
• Необходим для оформления перепланировки и согласования с БТИ.
• Помогает подрядчикам корректно посчитать смету на ремонт.

Для чего нужен этот план:

Чёткая инструкция для строителей — что именно демонтировать, а что ни в коем случае не трогать.

• Показывает, какие стены и конструкции можно сносить, а какие трогать нельзя — защищает от опасного и незаконного демонтажа несущих элементов.
• Помогает правильно спланировать объём демонтажных работ и вывоз мусора.
• По этому плану подрядчики считают смету на демонтаж, а вы можете сравнить предложения разных бригад.
• Фиксирует объём изменений, что важно при согласовании перепланировки и общении с управляющей компанией.

Для чего нужен этот план:

Перегородки — каркас вашей будущей планировки. Ошибка в их расположении тянет за собой проблемы на всех последующих этапах.

• Даёт строителям чёткое задание, где и из чего возводить перегородки и делать дверные проёмы, чтобы всё точно соответствовало утверждённой планировке.
• Позволяет вам или прорабу проверить правильность работ на черновом этапе — пока исправления ещё не стоят дорого и не ломают график.
• Обеспечивает нужные размеры помещений, чтобы потом без проблем встали двери, шкафы, кухня и другая мебель.
• Используется подрядчиками для расчёта стоимости работ по возведению новых перегородок.

Для чего нужен этот план:

Фиксирует размеры квартиры после перепланировки — «новую реальность», на которую опираются все расчёты материалов и смет.

• Основа для расчёта количества всех черновых и чистовых материалов: штукатурка, стяжка, шпаклёвка, краска, обои, плитка.
• По нему проверяют, правильно ли возведены перегородки и соответствуют ли фактические размеры утверждённой планировке — исправлять ошибки на этом этапе гораздо дешевле.
• Подрядчики составляют точные сметы на ремонтные работы — вы видите реальные цифры, а не «примерно».
• Необходим для разработки проекта перепланировки и получения нового плана БТИ.

Для чего нужен этот план:

Названия помещений, площади, высоты потолков и объёмы — в одной таблице. Эти данные нужны на каждом этапе ремонта: от закупки материалов до подбора климатического оборудования.

• Данные из экспликации используются во многих других планах проекта — везде, где площади и объёмы нужны для подбора оборудования нужной мощности и расчёта материалов.
• Удобна при запросе смет от подрядчиков и поставщиков — основные цифры собраны на одном листе и не требуют пересчёта.
• Это единственный план в проекте, где одновременно обозначены номера и названия всех помещений — если кому-то нужно точно указать наименование комнаты, он сверяется с этим листом. Так заказчик, дизайнер, прораб, мастера и поставщики называют помещения одинаково и не путаются в терминах.

Для чего нужны:

Развёртки стен — это детальные чертежи каждой стены помещения в прямой проекции, на которых показаны все электрические точки (розетки, выключатели, электровыводы) с точной привязкой к стенам, полу, потолку и ключевым элементам интерьера.

• Согласовать электрику с мебелью и оборудованием.
• Избежать ошибок и переделок при монтаже.
• Обеспечить точную коммуникацию между всеми участниками проекта: дизайнером, электриком, прорабом и заказчиком. Все работают по единому чертежу, что устраняет разночтения и спорные ситуации на объекте.

Для чего нужны:

Каждая ошибка в раскладке плитки будет бросаться в глаза годами. Узкие подрезки в углах, по краям ванны и ниш, несимметричный рисунок или нехватка материала из нужной партии — всё это последствия укладки без проекта.

• Для каждой стены создаётся развёртка с расположением каждой плитки, а для пола — отдельный план раскладки. Вы видите результат ещё до покупки материала и можете внести изменения на чертеже, а не на готовой облицовке.
• Раскладка проектируется так, чтобы подрезки располагались в наименее заметных местах, а видимые участки стен выглядели симметрично и цельно.
• Учитываются все особенности помещения: ниши, ревизионные люки, расположение мебели и зеркал — плиточник получает чёткую схему, а не решает «на глаз».
• Спецификация содержит точное количество плитки каждого вида с учётом всех подрезок — её можно сразу передать поставщику для расчёта стоимости без дополнительных замеров и пересчётов.
